Schiebetorantriebe für schwere Tore – direkt vom Hersteller
Funkhandsender Schiebetorantrieb
Sie suchen einen robusten Antrieb für Ihr Schiebetor? Hier finden Sie Technik, Ausstattung und Antworten zum BA 230 auf einen Blick.
Schiebetorantriebe mit 230-V-Rohrmotor – robust, kälteresistent, Made in Germany.
Der Schiebetorantrieb BA 230 von Braun Antriebe arbeitet mit einem wartungsarmen Rohrmotor und Igus-Lagern ohne Kunststoffbauteile. Dazu passendes Zubehör: Funkhandsender mit bis zu 50 m Reichweite und die runde Antriebsstange aus Hartmetall.
Für welche Schiebetore eignet sich der BA 230?
Schwere Schiebetore
Der BA 230 wird für Schiebetore bis zu einem maximalen Gewicht von 3.000 kg angegeben. Das macht ihn insbesondere für größere und schwerere Toranlagen interessant.
Gewerbliche Toranlagen
Auf Betriebshöfen, Lagerflächen oder anderen gewerblichen Grundstücken können Schiebetore regelmäßig und teilweise mehrfach täglich bewegt werden. Entscheidend ist hier neben dem Gewicht auch, dass Tor und Laufmechanik für die vorgesehene Nutzung geeignet sind.
Größere private Schiebetore
Auch an privaten Grundstückszufahrten kann der BA 230 eingesetzt werden, sofern Konstruktion, Gewicht und Laufverhalten des Tores zum Antrieb passen.
Außenbereiche mit niedrigen Temperaturen
Für den BA 230 wird ein Betriebstemperaturbereich von −30 bis +60 °C angegeben. Damit ist der Antrieb für ein breites Spektrum an Außenbedingungen ausgelegt.
Gebäudeautomation
Neben der Funkbedienung lässt sich der Antrieb über entsprechende Kontakte in weitere Steuerungskonzepte einbinden. Abhängig von der konkreten Installation können beispielsweise Taster, Gegensprechanlagen oder Gebäudeautomation berücksichtigt werden.
Ob der BA 230 für ein konkretes Tor geeignet ist, sollte dennoch immer anhand der gesamten Toranlage beurteilt werden.
Schiebetorantrieb für schwere Tore bis 3.000 kg
Wer einen Schiebetorantrieb für ein 2.000 kg schweres Tor sucht, sollte nicht lediglich prüfen, ob der angegebene Maximalwert oberhalb von 2.000 kg liegt. Auch Rollwiderstand, Torkonstruktion, Nutzungshäufigkeit und Montage beeinflussen die Anforderungen an den Antrieb.
Der BA 230 wird von Braun Antriebe für Schiebetore bis maximal 3.000 kg angegeben.
Die technischen Maximalwerte ersetzen nicht die Prüfung der konkreten Toranlage.
Was zeichnet einen 230-V-Schiebetorantrieb aus?

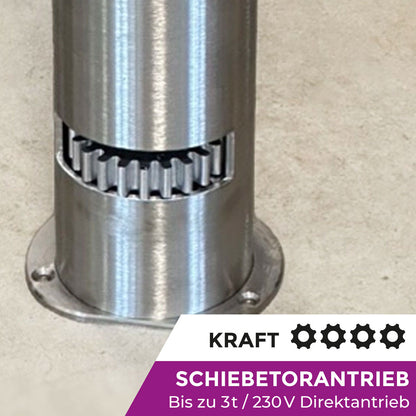

Der BA 230 arbeitet mit einer Stromversorgung von 230 V / 50 Hz und einem 200-W-Motor mit Planetengetriebe. Die Konstruktion ist auf schwere Schiebetore ausgelegt.
Daraus sollte jedoch kein pauschaler Vergleich abgeleitet werden, nach dem 230-V-Antriebe grundsätzlich besser als 12- oder 24-V-Systeme sind. Unterschiedliche Antriebskonzepte können für unterschiedliche Toranlagen sinnvoll sein.
Für die Auswahl zählt deshalb vor allem, ob Leistung, Mechanik und Steuerung zum konkreten Schiebetor und seinem Nutzungsprofil passen.
| Technischer Wert | BA 230 |
|---|---|
| Maximales Torgewicht | 3.000 kg |
| Stromversorgung | 230 V / 50 Hz |
| Motorleistung | 200 W |
| Lineare Geschwindigkeit | 4 m/min |
| Abtriebsdrehmoment | > 40 Nm |
| Betriebstemperatur | −30 bis +60 °C |
Worauf sollte man beim Kauf eines Schiebetorantriebs achten?
Ein sinnvoller Vergleich von Schiebetorantrieben sollte deshalb mehr berücksichtigen als Motorleistung oder maximales Torgewicht.
| Kriterium | Warum es wichtig ist |
|---|---|
| Torgewicht | Der Antrieb muss ausreichend dimensioniert sein |
| Laufverhalten | Das Tor sollte mechanisch sauber und leichtgängig laufen |
| Nutzungshäufigkeit | Viele tägliche Zyklen stellen andere Anforderungen als seltene Nutzung |
| Geschwindigkeit | Beeinflusst die Zeit für Öffnung und Schließung |
| Außentemperaturen | Besonders bei frei stehenden Toranlagen relevant |
| Stromversorgung | Muss am Standort verfügbar sein |
| Steuerung | Funk, Taster oder Gebäudeautomation |
| Sicherheitstechnik | Muss zur konkreten Toranlage passen |
| Montage | Befestigung und Zahnstange müssen korrekt ausgerichtet sein |
| Support und Ersatzteile | Relevant für den langfristigen Betrieb |
Was gehört zu einem Schiebetorantrieb-Set?
Beim aktuellen BA-230-Angebot werden wesentliche Steuerungs- und Bedienkomponenten bereits mitgeliefert.
Weiteres Zubehör sollte danach ausgewählt werden, welche Bedien- und Sicherheitsfunktionen an der konkreten Toranlage benötigt werden.
| Bestandteil | BA 230 |
|---|---|
| Antrieb BA 230 | Enthalten |
| Steuerung | Integriert |
| Funkempfänger | Integriert |
| 3-Kanal-Handsender | 2 Stück |
| Montageplatte | Enthalten |
| Abstandshülsen beziehungsweise Gewindestangen | Enthalten |
| Montageanleitung | Deutschsprachig enthalten |
| Zusätzliche Sensorik | Optional beziehungsweise projektspezifisch |
Wie lässt sich ein Schiebetorantrieb steuern?
Im normalen Alltag ist die Bedienung über Funkhandsender eine einfache Lösung. Zusätzlich kann ein Schiebetorantrieb über lokale Taster oder eine Gegensprechanlage angesteuert werden.
Bei entsprechend geplanter Installation ist auch die Einbindung in übergeordnete Systeme möglich. Ergänzende Sensorik wie Lichtschranken oder Schleifensysteme kann ebenfalls Teil der Toranlage sein. Welche Komponenten benötigt werden, hängt von Aufbau und Nutzung ab. Wie sich Schiebetorantriebe im Vergleich zu Pollern oder Schranken schlagen, zeigt unser Ratgeber-Artikel Poller, Schranke oder Schiebetor im Vergleich.
Welche Sicherheitsfunktionen sollte ein Schiebetorantrieb bieten?
Beim BA 230 werden eine Autostop-Funktion mit Krafterkennung, eine Notöffnung innerhalb des Motors und Anschlussmöglichkeiten für zusätzliche Sicherheitstechnik angegeben.
Welche weiteren Schutzeinrichtungen eine Toranlage benötigt, lässt sich jedoch nicht allein am Antrieb festmachen. Torgröße, Bewegungsbereich, Nutzung und konkrete Einbausituation müssen bei der Sicherheitsplanung gemeinsam betrachtet werden.
Schiebetorantrieb für Frost, Schnee und Außeneinsatz
Ein Schiebetorantrieb arbeitet dauerhaft im Außenbereich. Feuchtigkeit, Schmutz, niedrige Temperaturen und Ablagerungen rund um den Fahrweg können deshalb ebenso relevant sein wie die reine Motorleistung.
Beim BA 230 wird ein Betriebstemperaturbereich von −30 bis +60 °C angegeben. Zusätzlich setzt Braun Antriebe auf eine besondere Zahnstangenkonstruktion und witterungsbeständige Komponenten.
Entscheidend bleibt dennoch die gesamte Toranlage: Auch ein geeigneter Antrieb kann kein mechanisch schwergängiges oder falsch montiertes Schiebetor ausgleichen.

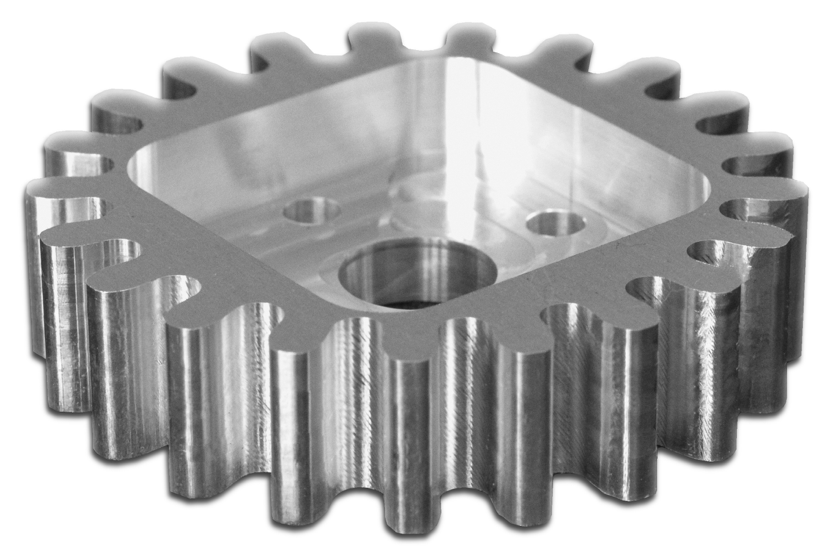

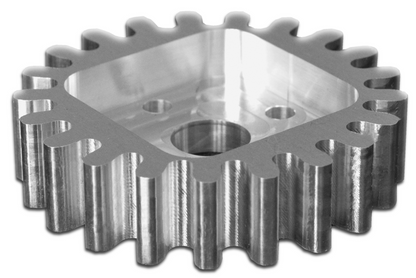

Wie überträgt der Schiebetorantrieb die Kraft auf das Tor?

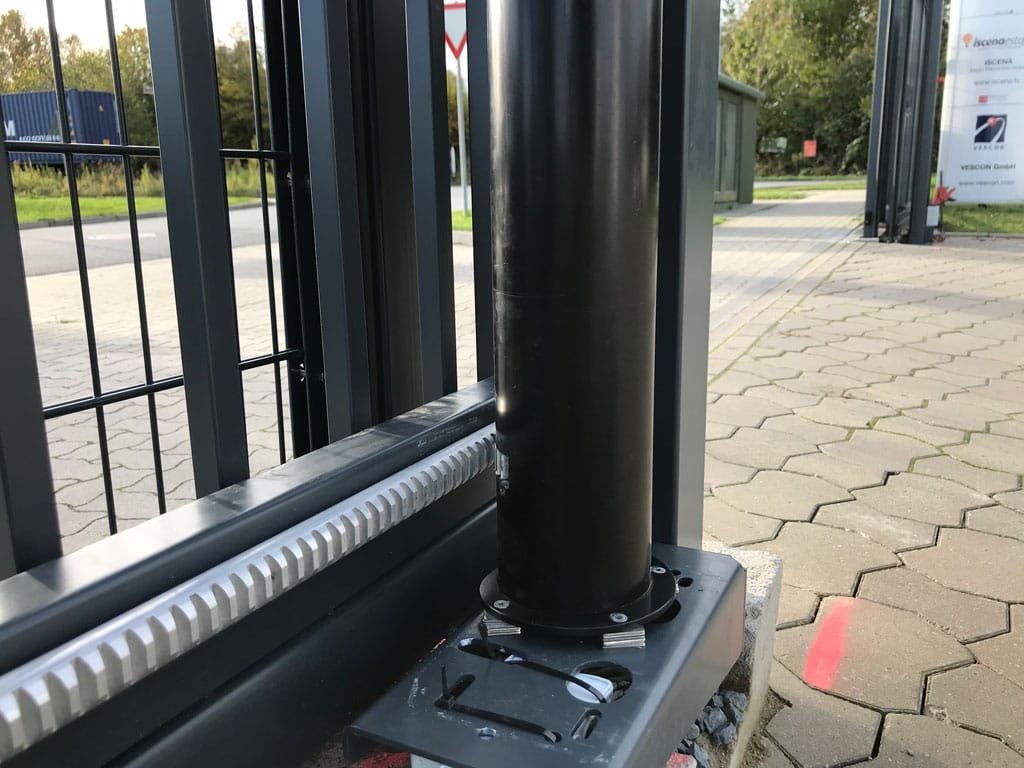

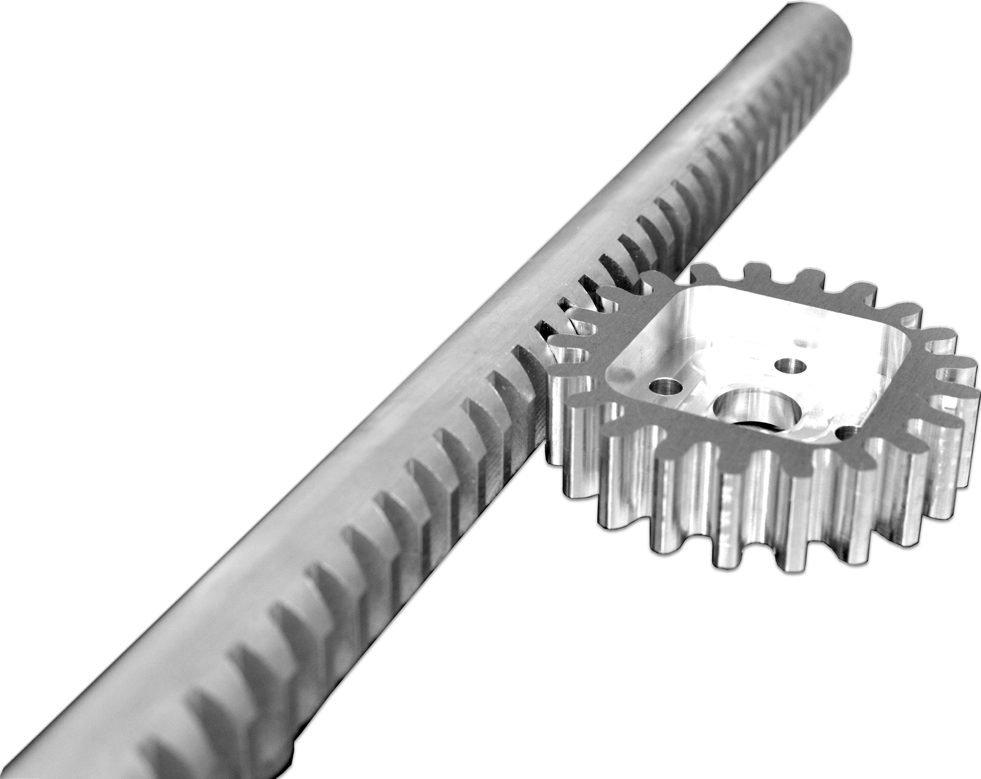

Die Bewegung wird über ein Zahnrad und eine am Tor montierte Zahnstange übertragen. Qualität und Ausrichtung dieser Komponenten beeinflussen damit unmittelbar den Lauf der Anlage.

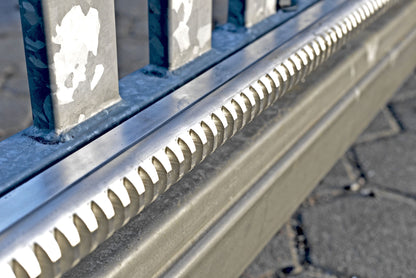

Braun Antriebe setzt auf eine runde, aus nicht rostendem Vollmaterial gefertigte Zahnstange. Sie wird um 90 Grad gedreht montiert, damit sich Schmutz und Eis weniger leicht im Zahnbereich sammeln können. Ergänzend kommen verschleißarme Lager zum Einsatz.
Für den Nutzer ist dabei weniger die einzelne Materialangabe entscheidend als das Ergebnis: Kraftübertragung, Laufverhalten und Witterungseinflüsse müssen über die gesamte Konstruktion hinweg berücksichtigt werden.

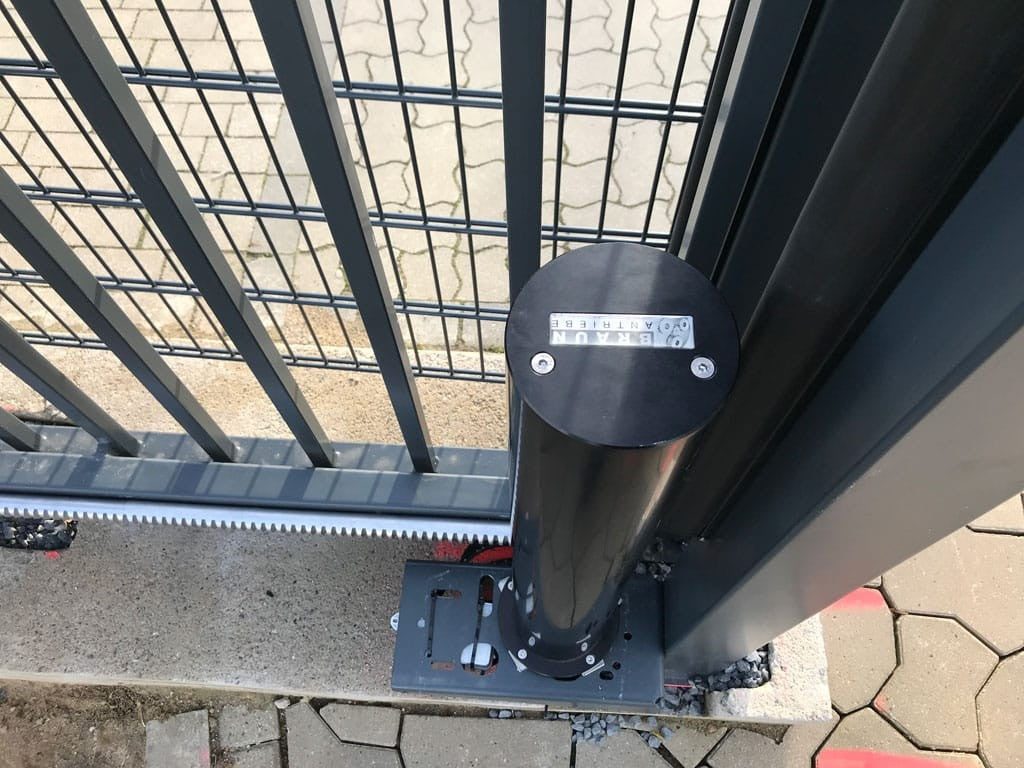

Was ist bei der Montage eines Schiebetorantriebs zu beachten?
Der Antrieb benötigt einen stabilen Montageuntergrund und muss korrekt zur Zahnstange ausgerichtet werden. Ebenso erforderlich sind die passende Stromversorgung und ein mechanisch sauber laufendes Tor.
Bei der Installation werden außerdem Sicherheitseinrichtungen, Endlagen und Steuerungsparameter berücksichtigt. Die Inbetriebnahme sollte entsprechend der technischen Montageanleitung erfolgen.
Zubehör für Schiebetorantriebe
Der BA 230 bildet das eigentliche Hauptprodukt. Zubehör ergänzt ihn abhängig von Bedienung und Toranlage.

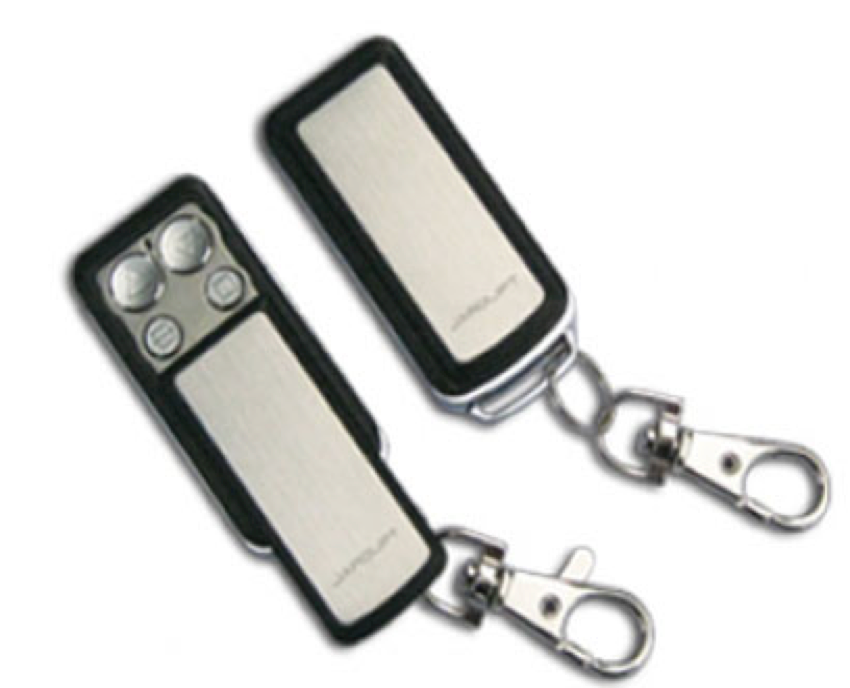

Für die tägliche Bedienung stehen zusätzliche Funkhandsender zur Verfügung. Für Kraftübertragung und Montage sind passende Zahnstangen beziehungsweise Antriebsstangen relevant. Lichtschranken, Induktions- oder Kontaktschleifen können je nach Projekt ergänzende Sicherheits- und Automatisierungsfunktionen übernehmen.
Schiebetorantrieb von Braun Antriebe
Wir entwickeln eigene Lösungen für die Automatisierung von Zufahrten und fertigen den BA 230 in Deutschland. Neben dem eigentlichen Antrieb gehören Steuerungs-, Funk- und Zubehörkomponenten zum System.
Der direkte technische Support ist insbesondere dann relevant, wenn vor dem Kauf noch nicht eindeutig feststeht, ob Torgewicht, Bauart oder vorhandene Gebäudeautomation zum Antrieb passen.
So lässt sich die Eignung der Toranlage prüfen, bevor Antrieb und Zubehör zusammengestellt werden.
Häufige Fragen zu Schiebetorantrieben
Welcher Schiebetorantrieb eignet sich für schwere Tore?
Das Torgewicht ist ein wichtiges Auswahlkriterium, reicht allein aber nicht aus. Auch Torkonstruktion, Laufverhalten und Nutzung müssen berücksichtigt werden. Der BA 230 wird für Tore bis maximal 3.000 kg angegeben.
Gibt es einen Schiebetorantrieb für ein 2.000-kg-Tor?
Der angegebene Maximalwert des BA 230 liegt mit 3.000 kg oberhalb dieser Gewichtsklasse. Ob der Antrieb für ein konkretes 2.000-kg-Tor geeignet ist, muss dennoch anhand der gesamten Toranlage geprüft werden.
Was kostet der BA-230-Schiebetorantrieb?
Der BA 230 wird aktuell mit 445 € angeboten. Preis und Verfügbarkeit können sich ändern und sollten direkt im Shop geprüft werden.
Was ist im BA-230-Set enthalten?
Zum angegebenen Lieferumfang gehören der vollständig aufgebaute Antrieb, integrierte Steuerung und Funkempfänger, zwei 3-Kanal-Handsender, Montagekomponenten und eine deutschsprachige Anleitung.
Kann ich den BA 230 per Fernbedienung öffnen?
Ja. Funkempfänger und zwei Handsender werden im aktuellen Set als Bestandteil des Lieferumfangs aufgeführt.
Kann der BA 230 mit KNX oder Loxone verbunden werden?
Mögliche Einbindungen sind KNX, Loxone und SPS. Die konkrete Schnittstelle und Umsetzung sollte für die jeweilige Anlage geprüft werden.
Funktioniert der BA 230 bei Frost?
Für den BA 230 wird ein Betriebstemperaturbereich von −30 bis +60 °C angegeben. Zusätzlich sollte die gesamte Toranlage für die jeweiligen Außenbedingungen geeignet sein.
Welche Geschwindigkeit hat der BA 230?
Als lineare Geschwindigkeit werden 4 m/min angegeben.
Kann ich einen Schiebetorantrieb selbst montieren?
Das hängt unter anderem von Toranlage, elektrischer Versorgung und vorhandener Fachkenntnis ab. Für den BA 230 steht eine deutschsprachige Montageanleitung zur Verfügung.
Welche zusätzliche Sicherheitstechnik kann angeschlossen werden?
Lichtschranken sowie Induktions- und Kontaktschleifen sind mögliche Ergänzungen. Welche davon erforderlich sind, hängt von der konkreten Toranlage ab.
Passt der BA 230 zu Ihrem Schiebetor?
Wenn Torgewicht, Torbreite und Bauart bereits bekannt sind, lässt sich die Eignung des BA 230 gezielt prüfen. Hilfreich sind außerdem Angaben zur täglichen Nutzung, vorhandener 230-V-Versorgung, gewünschter Bedienung und möglicher Gebäudeautomation.
Schicken Sie uns gern ein Foto Ihres Tores – wir sagen Ihnen kostenlos, ob der BA 230 passt.
BA 230 ansehenSchiebetorantrieb beraten lassenDer Schiebetorantrieb BA-230: ein echtes Kraftpaket

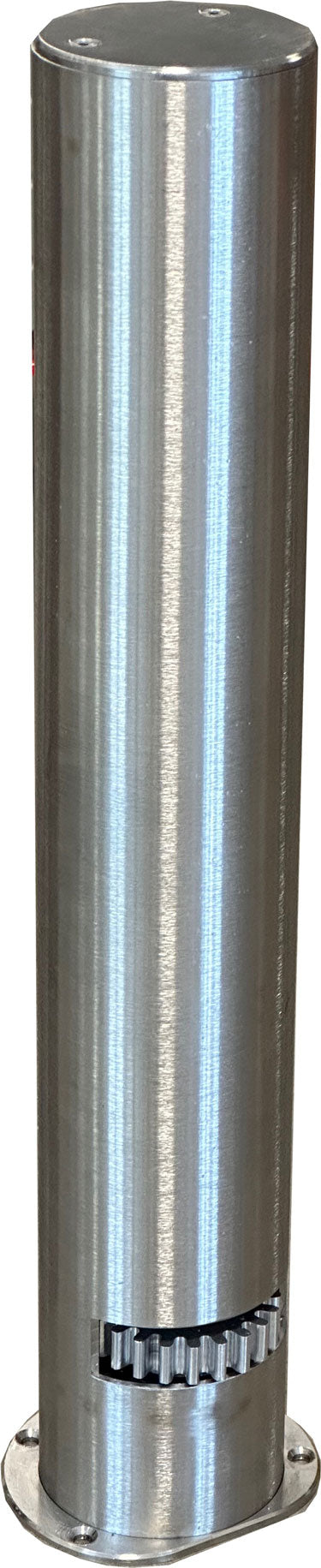

Hochwertige Materialien, Edelstahl-Schrauben und ein dezent-elegantes Design-Gehäuse überzeugen auf den ersten Blick. Die einfache und solide Technik basiert auf einer minimalistischen Struktur ohne unnötigen Schnickschnack. Komfortabel und zuverlässig öffnen und schließen – was wünscht man sich von einem Schiebetorantrieb noch mehr? Genau diese Ansprüche erfüllt derBA-230-Schiebetor-Motor von Braun Antriebe!
Hochleitungs-Torantrieb im modernem Design – für Ihr Schiebetor
Mit einem äußerst kräftigen Rohrmotor bewegt der BA-230 Garagentorantrieb von Braun Antriebe nahezu alle gängigen Torvarianten. Möglich macht dies ein leistungsstarker Motor mit 230-Volt-Direktantrieb mit außergewöhnlich großer Kraftreserve. Dank dieser geballten Power ist ein elektrischer Schiebetorantrieb aus unserem Hause die richtige Wahl – insbesondere in schwierigen Situationen. Denn selbst bei Minusgraden arbeitet unser Torantrieb immer noch bei voller Leistung und komplett ohne Heizung. Handelsübliche 12- oder 24-Volt-Motoren können bei solch extremen Witterungsbedingungen meist nicht mehr die nötige Kraft mobilisieren, um ein Schiebetor zu bewegen. Ein weiterer Vorteil, mit dem unser Antrieb trumpft: In der vollständig geschlossenen Antriebseinheit sind bereits sämtliche elektrische Bauteile untergebracht, sodass zusätzliche Steuerungsplatinen mit Trafo und Elektrik überflüssig werden. Und über einen potentialfreien Kontakt lässt sich das Schiebetor mittels Gegensprechanlage oder Taster (Einbindung standardmäßig über KNX, Loxone oder SPS) öffnen und schließen.
Schiebetorantrieb BA 230

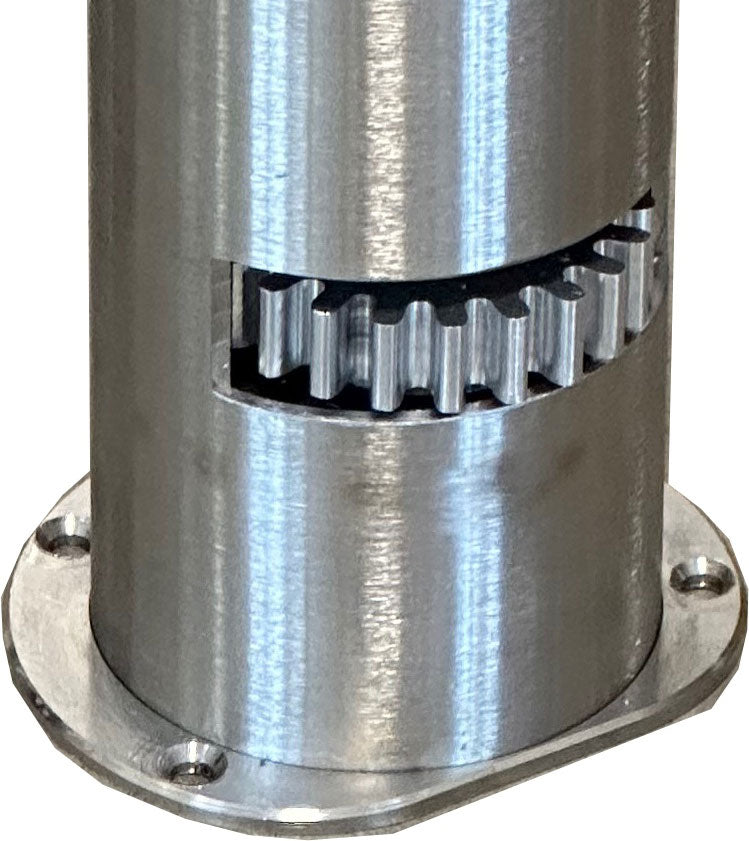

Veredelter Schiebetorantrieb, der jedem Wetter trotzt
Unsere Gehäuse werden aufwendig aus Aluminium hergestellt und anschließend in einem erprobten Veredelungsprozess im Farbton Anthrazit matt schutzeloxiert. Hierdurch wird das Material extrem witterungsstabil und seine Oberfläche härter als im ursprünglichen Zustand. Das Aluminium kann somit nicht mehr rosten oder ausbleichen und sieht erheblich wertiger aus als ein Plastikgehäuse. Zur Montage wird der Schiebetorantrieb auf einen Winkel oder einen Betonsockel gesetzt. Die Verbindung mit dem Untergrund erfolgt über vier Schrauben.
Ein Antrieb aus besten Materialien – damit Ihr Schiebetor lange funktionsfähig bleibt

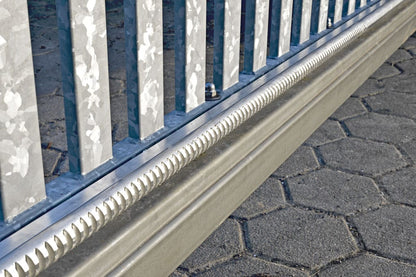

Preisgünstige Zahnstangen werden in der Regel aus Plastik oder aus rostanfälligem Stahl hergestellt. Unsere Zahnstangen hingegen fräsen wir aus einem nicht rostenden 30-Millimeter-Vollmaterial. Das Herstellungsverfahren ist hierbei erheblich aufwendiger und deutlich präziser. Im Herstellungsprozess werden die Stangen mit einem Planfräser begradigt. Anschließend werden die Zacken hineingefräst.
Im Normalfall sind die Zahnstangen nach oben geneigt. Die Folge: Schmutz, Eis und Verunreinigungen lagern sich ab und können die Laufeigenschaften bis hin zum Überspringen beeinträchtigen. Unsere Zahnstangen sind stattdessen um 90° gedreht. Schmutz kann so zuverlässig abregnen und die Ritzel bleiben über die gesamte Lebensdauer hinweg sauber. Das exklusive, runde Design wirkt an jedem Tor harmonisch. Das Zahnrad unserer Schiebetorantriebe stellen wir aus einem speziellen, hochfesten Aluminium her. Auf diese Weise erreichen wir die gleiche Zugfestigkeit wie bei solidem Stahl, gleichzeitig kann das Metall nicht mehr rosten.
Um Geräusche beim Bewegen zu vermeiden, setzen wir wartungsarme Igus Lager aus deutscher Produktion ein. Diese weisen eine sehr hohe Verschleißfestigkeit auf und laufen bei jeder Witterung und jeder Temperatur.
Einfache Bedienung ist das A und O bei unserem Schiebetorantrieb
Entschließen Sie sich dazu, einen BA-230-Torantrieb für Ihr Schiebetor bei uns online zu kaufen, erhalten Sie auch ein zu Ihrem Schiebetorantrieb passendes Zubehör-Set – bestehend aus zwei Minisendern für den Schlüsselbund inklusive des abhörsicheren "Billion Rolling Code" mit 100 Metern Reichweite. Über diese Sender lässt sich sogar die Endlage des Tores einstellen, ohne mechanische Endlagen oder Magnete zu montieren. Um einen Fehlbetrieb zu vermeiden, können Sie die Taster der Minisender mit einer Klappe schützen. Sollten Sie noch weitere Sicherheitsvorkehrungen brauchen, können wir Ihnen diese ebenfalls anbieten: Lichtschranken, Induktionsschleifen und Kontaktschleifen lassen sich problemlos anschließen.
