Beamerlift Deckenlift Projektorlift BA 60 x 60

Name: Beamerlift Deckenlift Projektorlift BA 60 x 60
Brand: Braun Antriebe
SKU: 10041
Price: 682.2 EUR
Availability: InStock

682,20 €

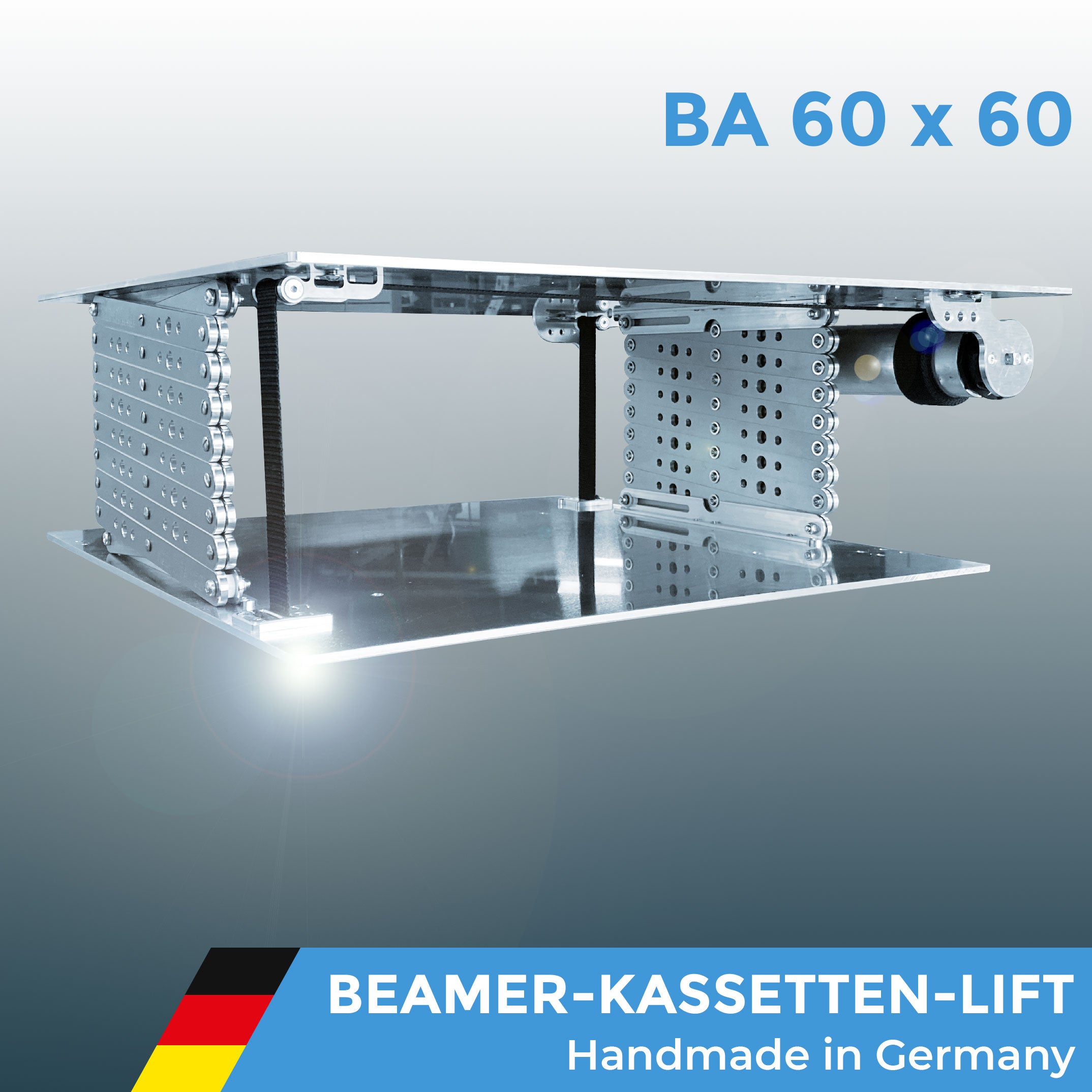

Beamer Deckenlift BA 60×60 – der Projektorlift für Rasterdecken.

Der BA 60×60 ist speziell für Rasterdecken gebaut: Die Bodenplatte misst außen 60 × 60 cm und passt damit ins übliche Deckenraster. Die Motoreinheit ist um 90° gedreht, die Bänder rollen zur Seite auf. Auf der Stellfläche von 53 × 60 cm (B × T, innen) trägt er Beamer bis 25 kg (Nennlast 1–25 kg). Bei 60 cm Hub reichen 10,7 cm Einbauhöhe.

Das Wichtigste auf einen Blick

Gehäusebreite inkl. Motoreinheit	70 cm
Bodenplatte außen	60 × 60 cm (B × T)
Stellfläche innen	53 × 60 cm (B × T)
Nennlast	1–25 kg
Antriebsmotor	SL45 20/15 · 20 Nm
Gewicht Lift	ca. 15 kg
Material / Farbe	Aluminium 6 mm, silber
Garantie	5 Jahre

Einbauhöhe je Hubhöhe

Hubhöhe	Außenhöhe (G)	Innenhöhe (H)
60 cm	10,7 cm	9,5 cm
80 cm	13,2 cm	12,0 cm
150 cm	23,0 cm	21,8 cm
230 cm	35,0 cm	33,8 cm

Die Außenhöhe G ist der Platz, den der eingefahrene Lift in der Decke braucht. Die Innenhöhe H ist die maximale Höhe Ihres Beamers. Die Buchstaben finden Sie auf dem Maßbild in der Bildergalerie.

📄 Montage- & Gebrauchsanweisung

Komplette Anleitung als PDF – Deckenmontage, Hubhöhe einstellen, elektrischer Anschluss und Smart-Home-Steuerung, Einbau von Beamer/Scheinwerfer, Störungshilfe und Wartung.

Anleitung herunterladen (PDF)

Hub: 60

60
80
150
230

Produktvarianten

Ratenzahlung möglich

Unsere Experten beraten Sie persönlich

Direkt zur passenden Lösung.

Beratung anfordern

Beamerlift Deckenlift Projektorlift BA 60 x 60

60

682,20 €

Produktinformationen

Leistungsmerkmale

Qualität, die beeindruckt

Wir verwenden ausschließlich Gleitlager des deutschen Markenherstellers igus. Sie sind großzügig dimensioniert und laufen dadurch sehr leise. Angetrieben wird der Lift von einem 230-V-Rohrmotor SL45 20/15 mit 20 Nm Drehmoment (Welle SW60) und 15 U/min. Mit rund 40 kg Hubkraft hat er viel Reserve, denn die Nennlast ist auf 1–25 kg begrenzt. Die obere und die untere Endposition lassen sich am Motor punktgenau einstellen. Auf Wunsch kann der Lift auch über den Trigger-Ausgang des Projektors per Relais angesteuert werden. Geschaltet wird der Motor wie ein Rollladenmotor – über Schalter, Funk oder Smart Home wie Alexa, Apple Home, Loxone, KNX oder Homematic. Bei 60 cm Hub reicht eine Einbauhöhe von nur 10,7 cm.

Für Rasterdecken: Motoreinheit um 90° gedreht

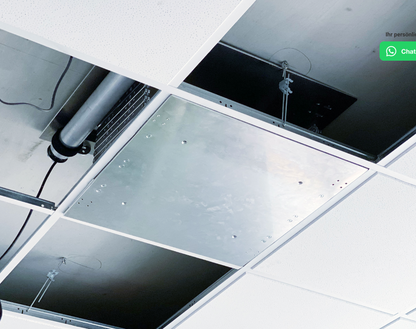

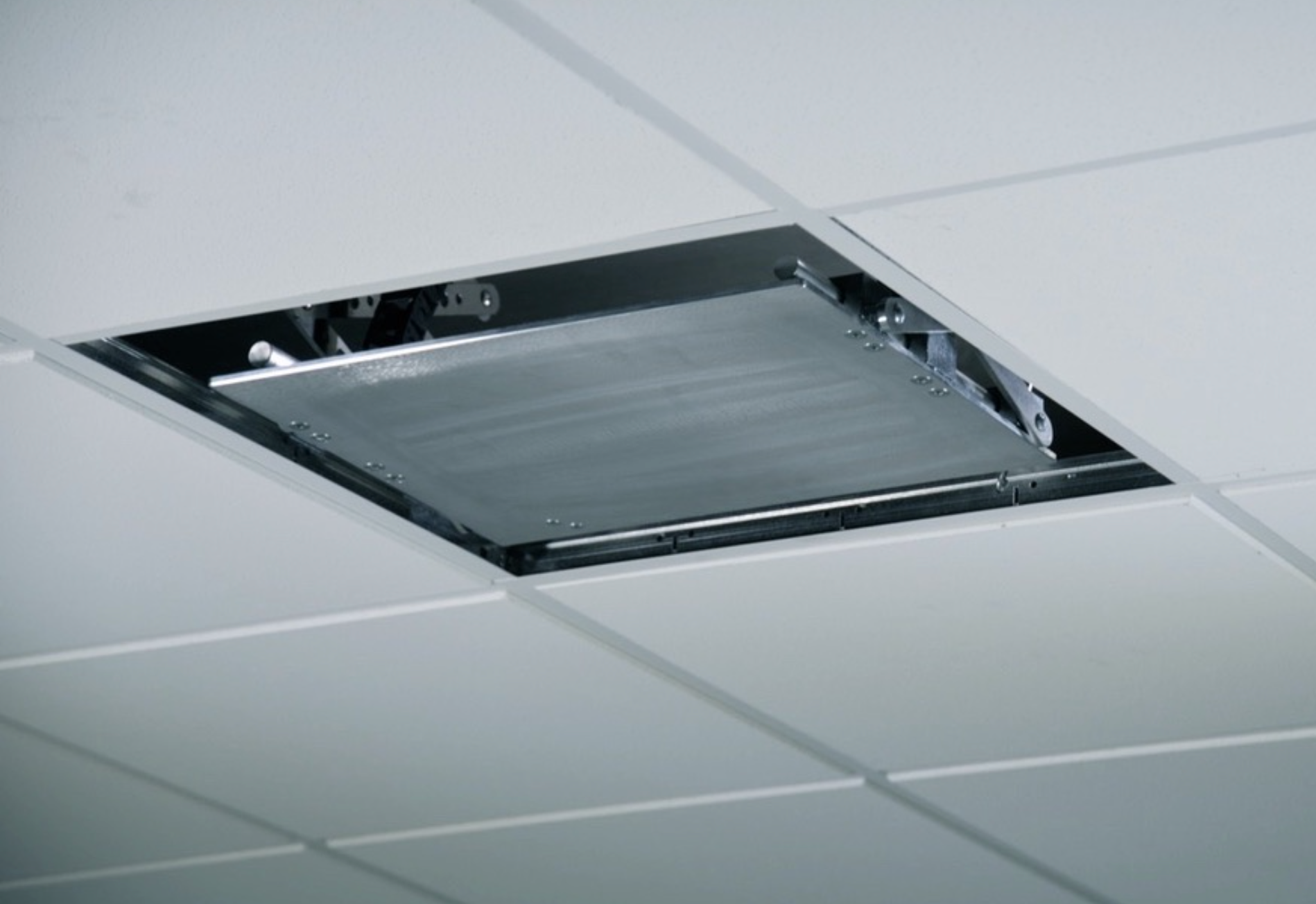

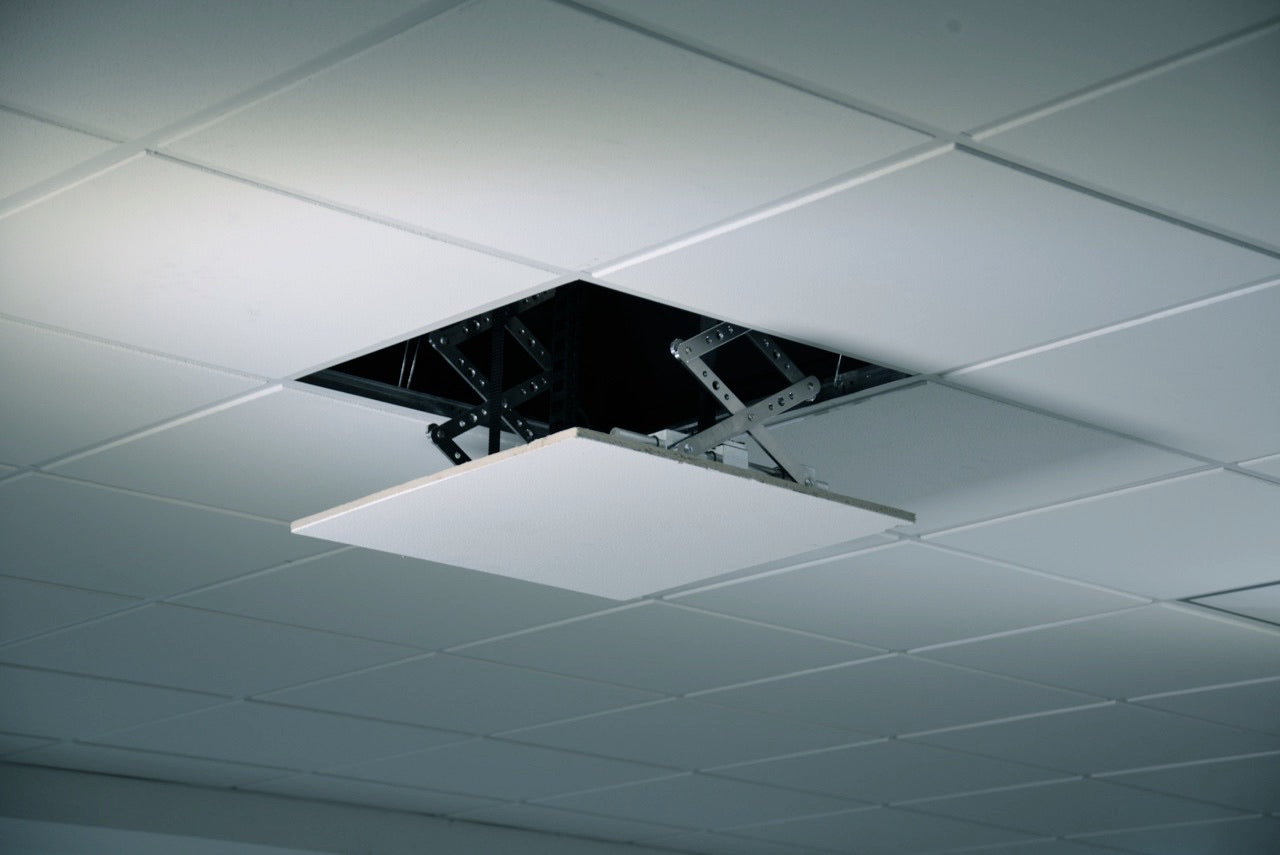

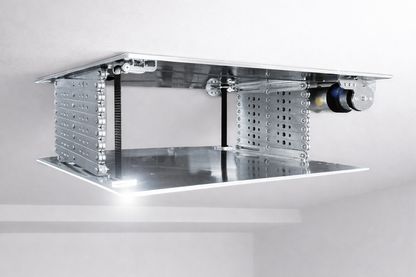

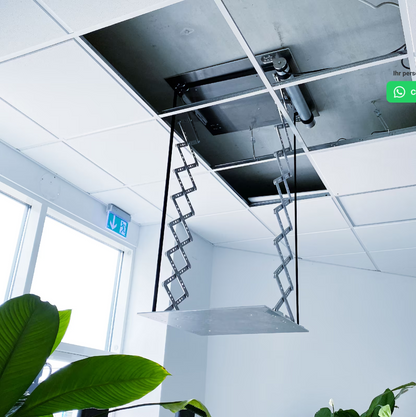

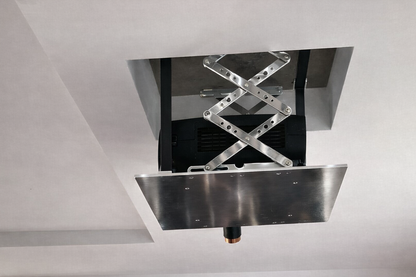

Der BA 60×60 ist für Rasterdecken gebaut: Die Bodenplatte misst außen 60 × 60 cm und ersetzt eine Deckenplatte. Die Motoreinheit ist um 90° gedreht, die Gurte rollen zur Seite auf. Eingefahren ist der Projektor unsichtbar, auf Knopfdruck fährt er aus. Er wird im Lift aufgestellt oder unter dem Lift montiert. Stell- und Montageflächen bestehen aus 6 mm starkem Aluminium und verziehen sich auch unter Last nicht.

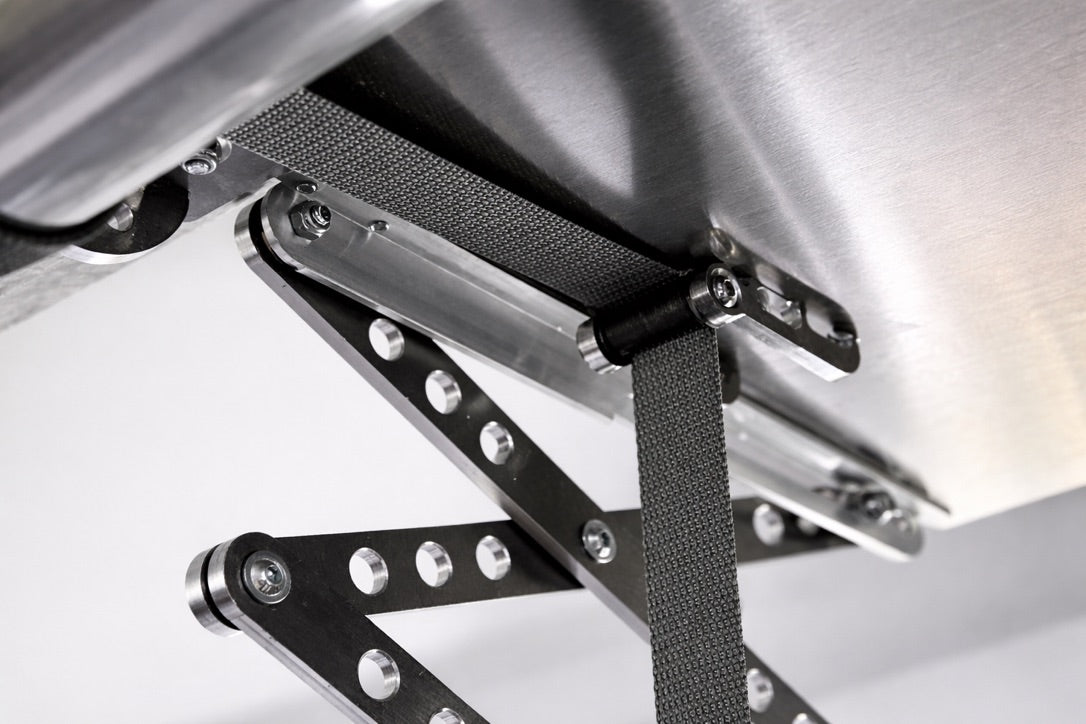

20 mm Vollmaterial, igus-gelagert

Projektoren müssen schonend bewegt werden – ohne Ruckeln und ohne Springen. Genau dafür sorgt die durchdachte Lagertechnik unseres Scherenlifts: Er fährt ruhig und gleichmäßig in die gewünschte Position. Die Vorteile der igus-Gleitlager im Überblick:

schmierfrei
korrosionsbeständig
geringer Wartungsaufwand
gute Medienbeständigkeit
hohe Druckfestigkeit
geringe Reibwerte
hohe mechanische Dämpfung
unempfindlich gegen Schmutz
geringes Gewicht
hohe Verschleißfestigkeit

Technische Details

Technisches Datenblatt

Projektorlift BA 60x60

Maße laut Abbildung

A	Gehäusebreite inkl. Motoreinheit	70 cm
A.1	Bodenplatte Breite (außen)	60 cm
B	Bodenplatte Tiefe (außen)	60 cm
E	Stellfläche Innenmaß Tiefe	60 cm
F	Stellfläche Innenmaß Breite	53 cm
	Hubhöhe (je nach Ausführung)	siehe unten

Technik & Ausstattung

Antriebsmotor	SL45 20/15 (20 Nm, SW60)
Nennlast	1–25 kg
Führung	IGUS Gleitlager
Projektoranbringung	im oder unter dem Lift
Material	Aluminium, 6 mm
Gehäusefarbe	Silber*
Gewicht Lift	ca. 15 kg
Garantie	5 Jahre

Höhen je Hubhöhe

Hubhöhe	G Außenhöhe	H Innenhöhe
60 cm	10,7 cm	9,5 cm
80 cm	13,2 cm	12,0 cm
150 cm	23,0 cm	21,8 cm
230 cm	35,0 cm	33,8 cm

Außenhöhe G = benötigter Platz in der Decke · Innenhöhe H = maximale Höhe Ihres Beamers

* Verarbeitungsspuren können auftreten.

Lieferumfang

1 x Lift
1 x Igus Energiekette
1 x Gebrauchsanweisung
1 x Verpackung extra-strong eingeschäumt für sicheren Transport

FAQs

Die wichtigsten Fragen rund um unsere Deckenlifte – kurz und klar beantwortet.

Wie montiere ich den Beamer-Deckenlift?

Der Lift wird anschlussfertig vormontiert geliefert – inklusive Antriebsmotor, Elektronikgehäuse und Anschlusskabel. Ein Funk-Set (Sender und Empfänger) ist nicht im Lieferumfang enthalten und optional separat erhältlich. Sie montieren ihn in die Decke bzw. in eine abgehängte Decke; eine zusätzliche Zwischendecke ist nicht erforderlich. Der Beamer lässt sich wahlweise innen oder unter dem Lift befestigen.

Kann ich den Deckenlift selbst montieren?

Ja. Mit etwas handwerklichem Geschick ist die Montage gut selbst machbar – eine bebilderte Montageanleitung liegt bei. Den finalen 230-Volt-Stromanschluss sollte ein Elektriker vornehmen. Bei Fragen unterstützen wir Sie kostenlos per WhatsApp oder E-Mail.

Wie wird der Beamerlift angesteuert – KNX, Loxone, Homematic oder Rolladenschalter?

Die Ansteuerung erfolgt wie bei einem Rollladen: über jeden Rolladen- oder Jalousieschalter bzw. -aktor. Dadurch lässt sich der Deckenlift in praktisch jedes Smart-Home-System einbinden – zum Beispiel KNX, Loxone, Homematic, Gira, Apple Home oder Alexa. Ein Funk-Set (Sender und Empfänger) ist nicht im Lieferumfang enthalten, kann aber optional dazubestellt werden.

Brauche ich eine abgehängte Decke?

Nein, zwingend nicht. Dank der geringen Bautiefe passen unsere Lifte auch bei flachem Deckenhohlraum; der BA 60×60 ist speziell für Rasterdecken ausgelegt. Optional lassen sich an der Unterseite Rigipsplatten anbringen, sodass der Lift vollständig in der Decke verschwindet.

Wie schwer darf mein Beamer sein?

Die Nennlast hängt vom Modell ab: Der Deckenlift MINI ist für 1–15 kg ausgelegt, der Ultrakompakt-L für 1–20 kg, der Ultrakompakt-XL, die JUMBO-Reihe und der BA 60×60 für je 1–25 kg. Damit tragen die größeren Modelle auch große, lichtstarke Laserbeamer. Angetrieben werden die Lifte von 230-V-Rohrmotoren mit 10, 20 oder 40 Nm – je nach Modell –, sodass der Antrieb immer mit Reserve läuft.
