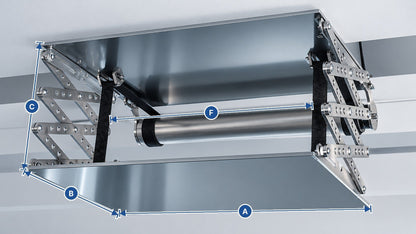

Beamerlift JUMBO 80×50 Maße: A Breite 93,5 cm, B Öffnungstiefe 50 cm, C Hubhöhe, F Stellfläche innen 75,7 cm – Projektorlift von Braun Antriebe

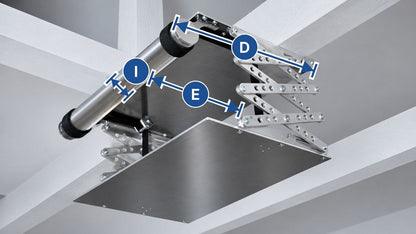

Projektorlift JUMBO 80×50 schräg von unten: D Gehäusetiefe 55 cm, E Stellfläche innen 49 cm – Beamer Deckenlift

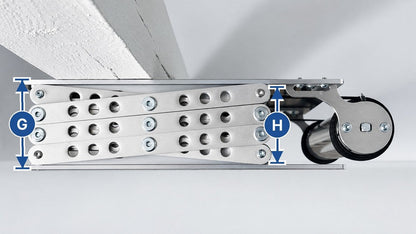

Beamer Deckenlift JUMBO 80×50 eingefahren: G Außenhöhe und H Innenhöhe ab 10,7 cm – flache Einbauhöhe

Heimkino Beamerlift – Beamer Deckenlift elektrisch, Projektor unsichtbar in der Decke, Braun Antriebe

Beamer Deckenlift – technische Zeichnung mit Maßen, elektrischer Projektorlift X-Lift von Braun Antriebe

Beamerlift / Projektorlift X-Lift – motorisierter Beamer Deckenlift, elektrisch aus der Decke ausfahrbar

Projektorlift Decke – elektrischer Beamer Deckenlift von Braun Antriebe, Beamer versenkbar in der Decke

Beamer Deckenlift elektrisch – Projektor Deckenlift mit X-Lift-Mechanik von Braun Antriebe

Motorisierter Beamerlift für die Decke – Beamer ausfahrbar, Projektorlift X-Lift von Braun Antriebe

Braun Antriebe

Beamerlift Deckenlift Projektorlift "JUMBO 80 x 50 Reihe" X-Lift

Name: Beamerlift Deckenlift Projektorlift "JUMBO 80 x 50 Reihe" X-Lift
Brand: Braun Antriebe
SKU: 10046.3
Price: 895.0 EUR
Availability: InStock

895,00 €

Beamer Deckenlift JUMBO 80×50 – unser größter Beamerlift für große Projektoren und Laserbeamer.

Der Projektorlift JUMBO 80×50 bietet die größte Stellfläche unserer Reihe: 75,7 × 49 cm (B × T, innen). Damit finden auch voluminöse Projektoren und Laserbeamer Platz – ideal für Kinosäle, Aulen, große Konferenzräume und Heimkinos. Bei 60 cm Hub reichen 10,7 cm Einbauhöhe. Der Beamer fährt auf Knopfdruck aus der Decke und verschwindet danach wieder vollständig.

Das Wichtigste auf einen Blick

Gehäuse inkl. Motoreinheit	93,5 × 55 cm (B × T)
Öffnung der Bodeneinheit	93,5 × 50 cm (B × T)
Stellfläche innen	75,7 × 49 cm (B × T)
Nennlast	1–25 kg
Antriebsmotor	SL45 40/15 · 40 Nm
Gewicht Lift	ca. 15 kg
Material / Farbe	Aluminium, silber
Garantie	5 Jahre

Einbauhöhe je Hubhöhe

Hubhöhe (C)	Außenhöhe (G)	Innenhöhe (H)
60 cm	10,7 cm	9,5 cm
80 cm	13,2 cm	12,0 cm
150 cm	23,0 cm	21,8 cm
230 cm	35,0 cm	33,8 cm

Die Außenhöhe G ist der Platz, den der eingefahrene Lift in der Decke braucht. Die Innenhöhe H ist die maximale Höhe Ihres Beamers. Die Buchstaben finden Sie auf den Maßbildern in der Bildergalerie.

📄 Montage- & Gebrauchsanweisung

Komplette Anleitung als PDF – Deckenmontage, Hubhöhe einstellen, elektrischer Anschluss und Smart-Home-Steuerung, Einbau von Beamer/Scheinwerfer, Störungshilfe und Wartung.

Anleitung herunterladen (PDF)

Hub: 60

60
80
150
230

Produktvarianten

Ratenzahlung möglich

Unsere Experten beraten Sie persönlich

Direkt zur passenden Lösung.

Beratung anfordern

Beamerlift Deckenlift Projektorlift "JUMBO 80 x 50 Reihe" X-Lift

60

895,00 €

Produktinformationen

Leistungsmerkmale

Qualität, die beeindruckt

Wir verwenden ausschließlich Gleitlager des deutschen Markenherstellers igus. Sie sind großzügig dimensioniert und laufen dadurch sehr leise. Angetrieben wird der Lift von einem kräftigen 230-V-Rohrmotor SL45 40/15 mit 40 Nm Drehmoment (Welle SW60) und 15 U/min. Das ist doppelt so viel Drehmoment wie beim 20-Nm-Motor der kleineren Lifte – die Nennlast ist trotzdem auf 1–25 kg begrenzt, der Motor läuft also immer mit großer Reserve. Die obere und die untere Endposition lassen sich am Motor punktgenau einstellen. Auf Wunsch kann der Lift auch über den Trigger-Ausgang des Projektors per Relais angesteuert werden. Geschaltet wird der Motor wie ein Rollladenmotor – über Schalter, Funk oder Smart Home wie Alexa, Apple Home, Loxone, KNX oder Homematic. Bei 60 cm Hub reicht eine Einbauhöhe von nur 10,7 cm.

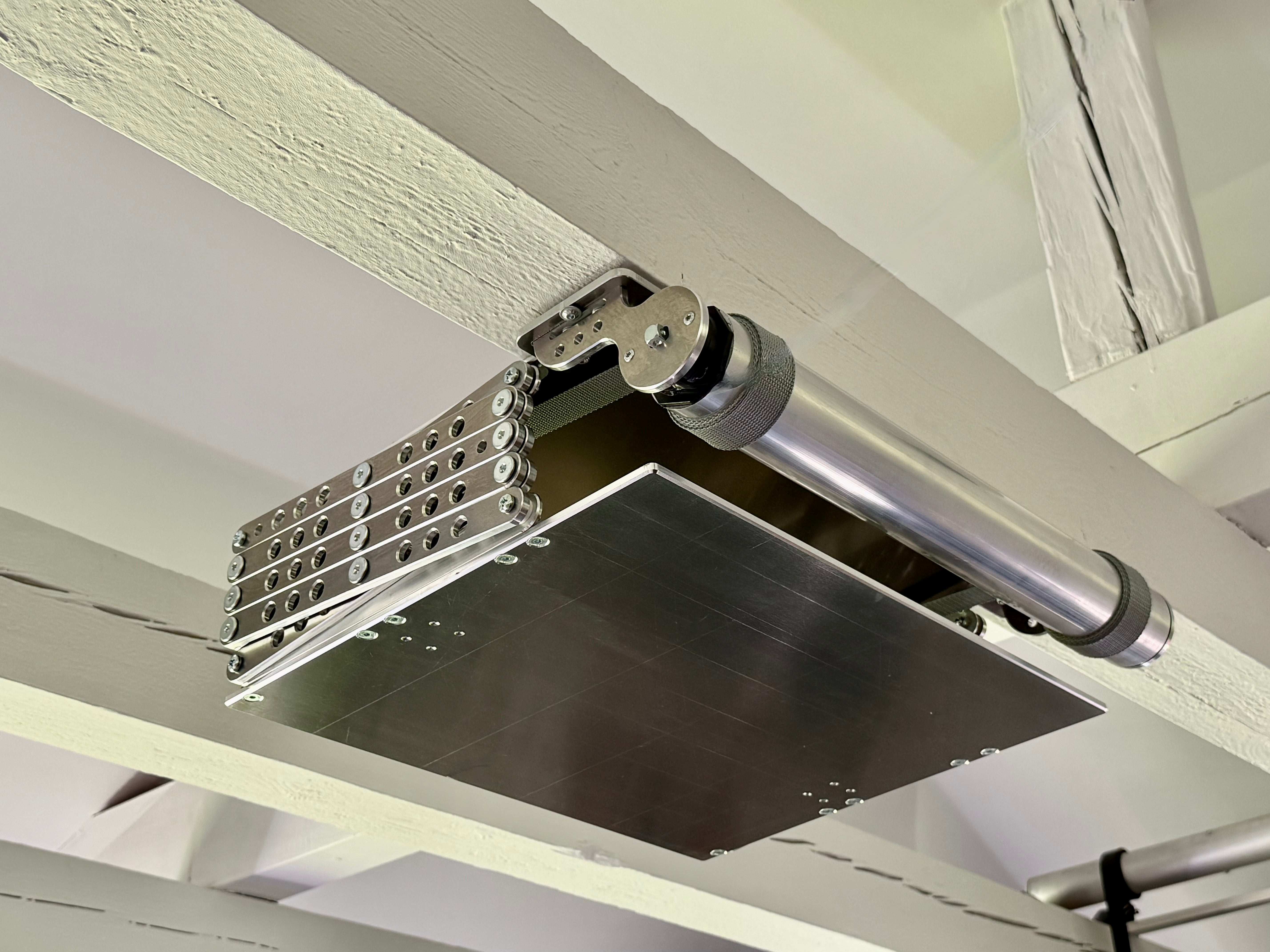

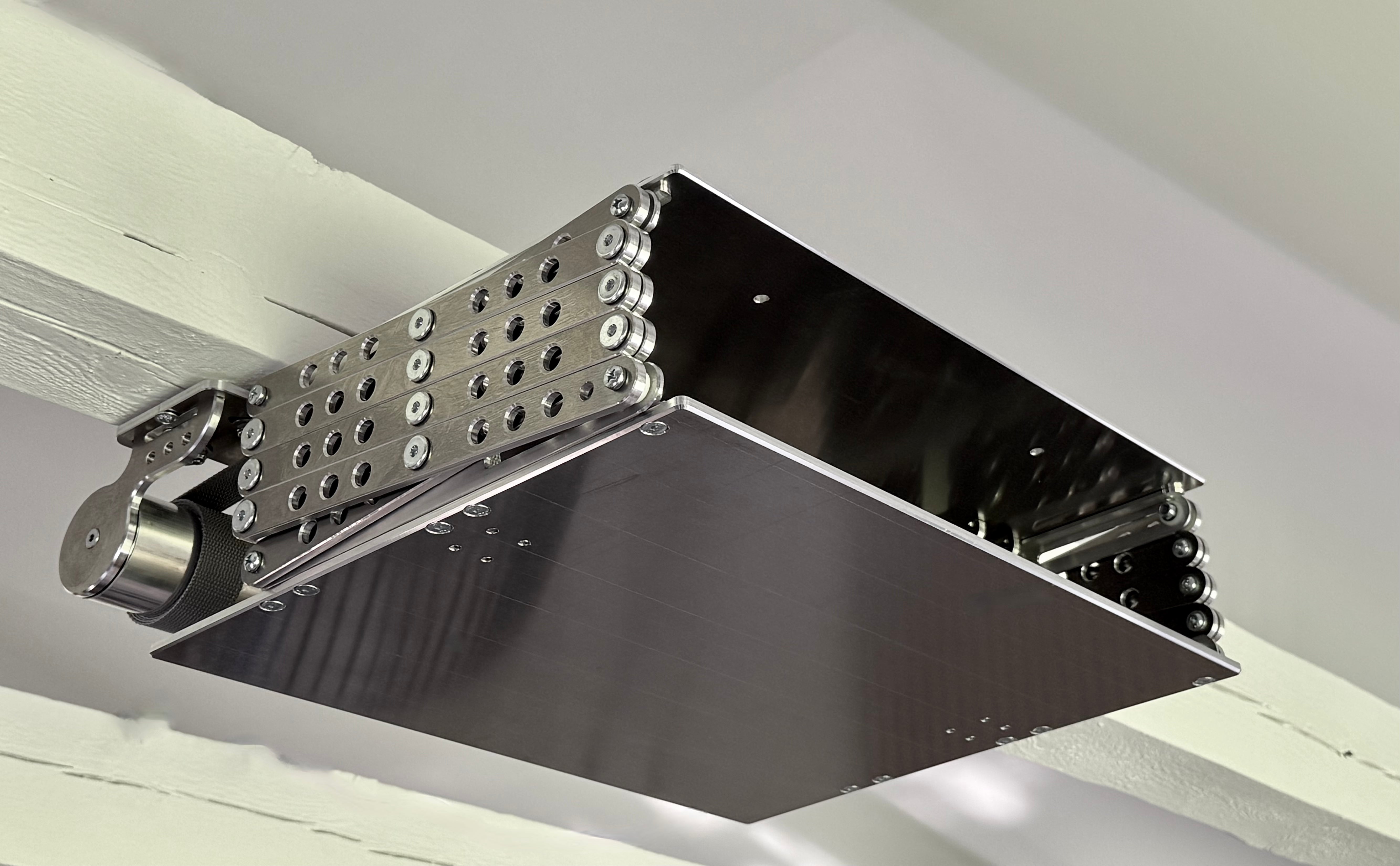

Flach gebaut, mit zurückgesetzter Motoreinheit

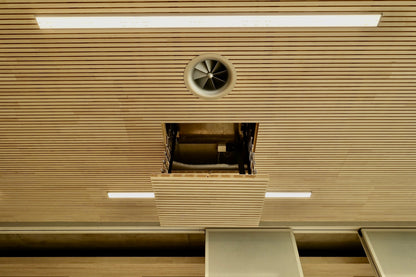

Eingefahren ist der Projektor unsichtbar: Der Raum wirkt aufgeräumt, und das Gerät ist vor Zugriff geschützt. Auf Knopfdruck fährt der Lift aus und der Projektor ist einsatzbereit. Er wird im Lift aufgestellt oder unter dem Lift montiert – zum Aufstellen auf dem Kopf empfehlen wir Gummifüße. Eine zusätzliche Zwischendecke ist nicht nötig. Durch die zurückgesetzte Motoreinheit bleibt ein Maximum an Stellfläche. Stell- und Montageflächen bestehen aus 6 mm starkem Aluminium und verziehen sich auch unter Last nicht. Optional lässt sich an der Unterseite eine Gipskartonplatte anbringen, sodass der Lift eingefahren bündig mit der Decke abschließt.

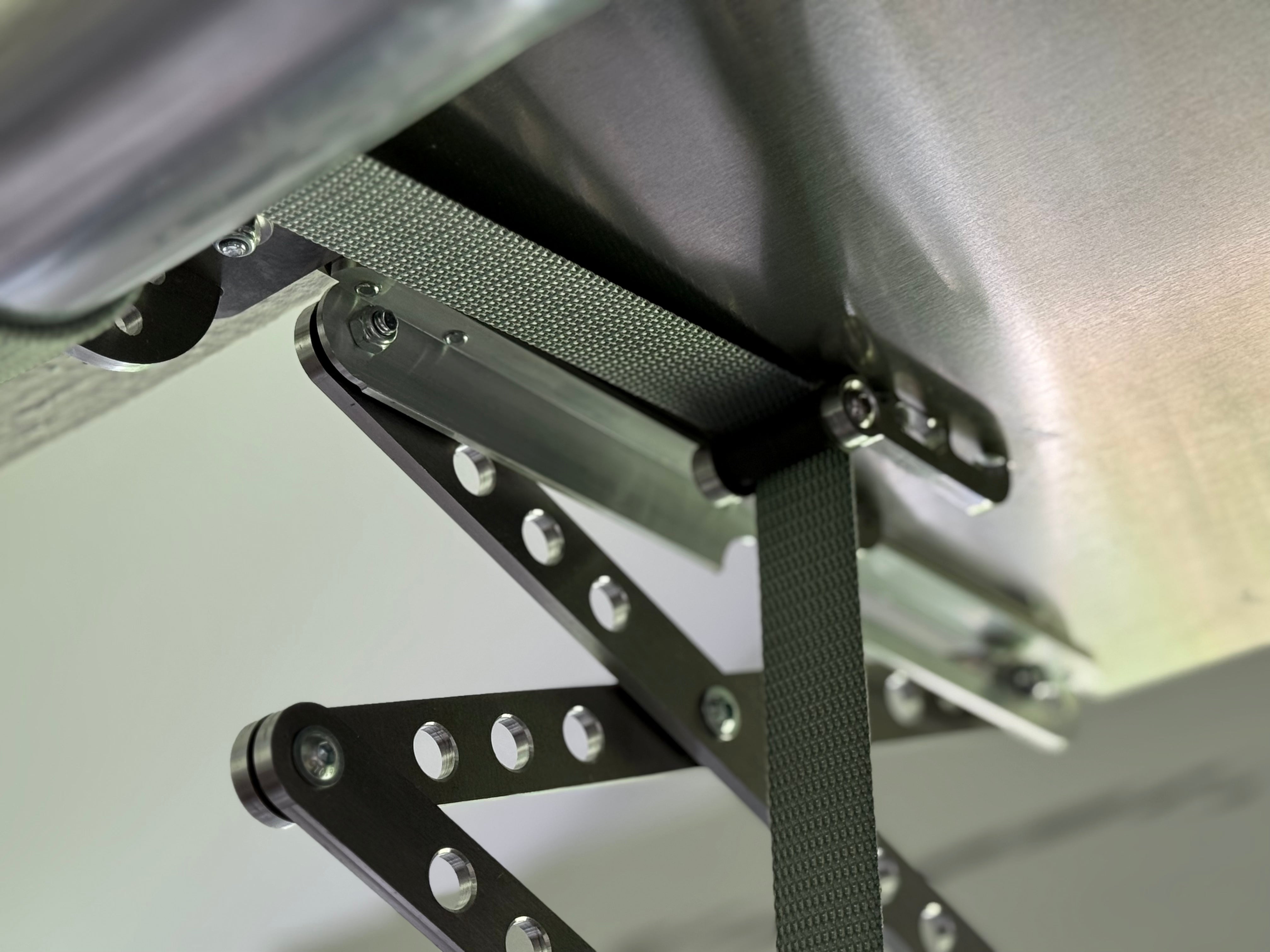

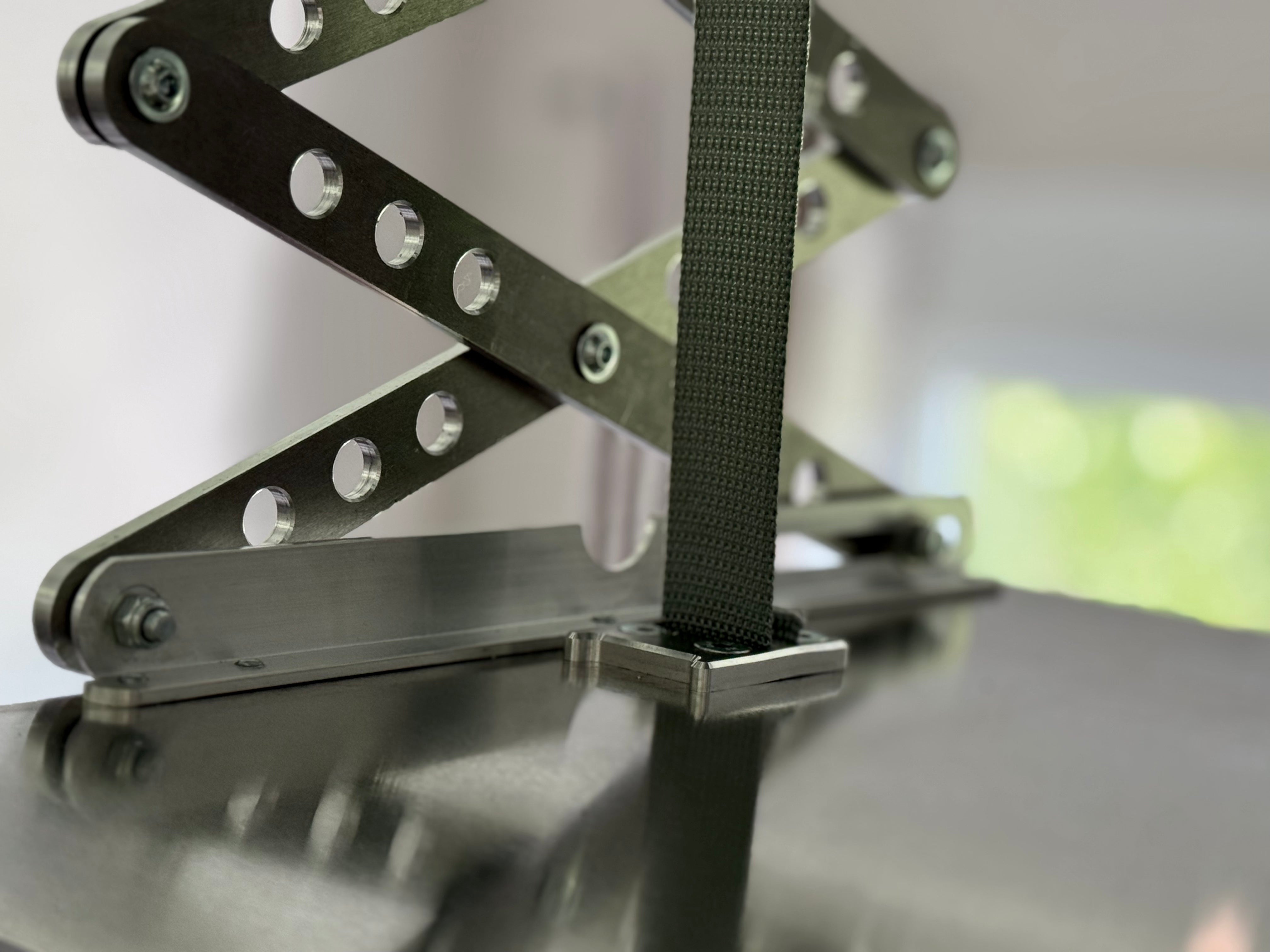

20 mm Vollmaterial, igus-gelagert

Projektoren müssen schonend bewegt werden – ohne Ruckeln und ohne Springen. Genau dafür sorgt die durchdachte Lagertechnik unseres Scherenlifts: Er fährt ruhig und gleichmäßig in die gewünschte Position. Die Vorteile der igus-Gleitlager im Überblick:

schmierfrei
korrosionsbeständig
geringer Wartungsaufwand
gute Medienbeständigkeit
hohe Druckfestigkeit
geringe Reibwerte
hohe mechanische Dämpfung
unempfindlich gegen Schmutz
geringes Gewicht
hohe Verschleißfestigkeit

Technische Details

Technisches Datenblatt

Projektorlift Jumbo 80x50

Projektorlift Jumbo 80x50 – Seitenansicht eingefahren – Maße G, H — Seitenansicht eingefahren – Maße G, H

Maße laut Abbildung

A	Gehäusebreite inkl. Motoreinheit	93,5 cm
A	Öffnungsbreite Bodeneinheit	93,5 cm
B	Öffnungstiefe Bodeneinheit	50 cm
C	Hubhöhe (je nach Ausführung)	siehe unten
D	Gehäusetiefe inkl. Motoreinheit	55 cm
E	Stellfläche Innenmaß Tiefe	49 cm
F	Stellfläche Innenmaß Breite	75,7 cm
I	Durchmesser Motoreinheit	65 mm

Technik & Ausstattung

Antriebsmotor	SL45 40/15 (40 Nm, SW60)
Nennlast	1–25 kg
Führung	IGUS Gleitlager
Projektoranbringung	im oder unter dem Lift
Material	Aluminium
Gehäusefarbe	Silber*
Gewicht Lift	ca. 15 kg
Garantie	5 Jahre

Höhen je Hubhöhe

C Hubhöhe	G Außenhöhe	H Innenhöhe
60 cm	10,7 cm	9,5 cm
80 cm	13,2 cm	12,0 cm
150 cm	23,0 cm	21,8 cm
230 cm	35,0 cm	33,8 cm

Außenhöhe G = benötigter Platz in der Decke · Innenhöhe H = maximale Höhe Ihres Beamers

* Verarbeitungsspuren können auftreten.

Lieferumfang

1 x Lift
1 x Igus Energiekette
1 x Gebrauchsanweisung
1 x Verpackung extra-strong eingeschäumt für sicheren Transport

FAQs

Die wichtigsten Fragen rund um unsere Deckenlifte – kurz und klar beantwortet.

Wie montiere ich den Beamer-Deckenlift?

Der Lift wird anschlussfertig vormontiert geliefert – inklusive Antriebsmotor, Elektronikgehäuse und Anschlusskabel. Ein Funk-Set (Sender und Empfänger) ist nicht im Lieferumfang enthalten und optional separat erhältlich. Sie montieren ihn in die Decke bzw. in eine abgehängte Decke; eine zusätzliche Zwischendecke ist nicht erforderlich. Der Beamer lässt sich wahlweise innen oder unter dem Lift befestigen.

Kann ich den Deckenlift selbst montieren?

Ja. Mit etwas handwerklichem Geschick ist die Montage gut selbst machbar – eine bebilderte Montageanleitung liegt bei. Den finalen 230-Volt-Stromanschluss sollte ein Elektriker vornehmen. Bei Fragen unterstützen wir Sie kostenlos per WhatsApp oder E-Mail.

Wie wird der Beamerlift angesteuert – KNX, Loxone, Homematic oder Rolladenschalter?

Die Ansteuerung erfolgt wie bei einem Rollladen: über jeden Rolladen- oder Jalousieschalter bzw. -aktor. Dadurch lässt sich der Deckenlift in praktisch jedes Smart-Home-System einbinden – zum Beispiel KNX, Loxone, Homematic, Gira, Apple Home oder Alexa. Ein Funk-Set (Sender und Empfänger) ist nicht im Lieferumfang enthalten, kann aber optional dazubestellt werden.

Brauche ich eine abgehängte Decke?

Nein, zwingend nicht. Dank der geringen Bautiefe passen unsere Lifte auch bei flachem Deckenhohlraum; der BA 60×60 ist speziell für Rasterdecken ausgelegt. Optional lassen sich an der Unterseite Rigipsplatten anbringen, sodass der Lift vollständig in der Decke verschwindet.

Wie schwer darf mein Beamer sein?

Die Nennlast hängt vom Modell ab: Der Deckenlift MINI ist für 1–15 kg ausgelegt, der Ultrakompakt-L für 1–20 kg, der Ultrakompakt-XL, die JUMBO-Reihe und der BA 60×60 für je 1–25 kg. Damit tragen die größeren Modelle auch große, lichtstarke Laserbeamer. Angetrieben werden die Lifte von 230-V-Rohrmotoren mit 10, 20 oder 40 Nm – je nach Modell –, sodass der Antrieb immer mit Reserve läuft.
